Als wichtiger Zweig derLeiterplattenherstellungTechnologie nehmen Kohleöl-Leiterplatten aufgrund ihres einzigartigen leitfähigen Tintenmaterialsystems und ihrer Prozesseigenschaften eine unersetzliche Stellung in der modernen Elektronikindustrie ein. Der Kern der Kohlenstoff-Öl-Leiterplatten - aus kohlenstoffbasierter leitfähiger Tinte wird durch die präzise Dosierung hochleitfähiger Kohlenstoffmaterialien mit Polymerharzen gebildet, um Verbundmaterialien zu bilden, die Leitfähigkeit und Verarbeitbarkeit vereinen. Dieses Material bildet durch Prozesse wie Drahtgeflechtdruck und Wärmehärtung leitfähige Linien auf dem Substrat und ermöglicht so eine kostengünstige und hocheffiziente Integration von Schaltkreisfunktionen.
1, Die grundlegende Zusammensetzung und das Prinzip der Kohlenstofföl-Leiterplatte
Der Kern der Kohlenstofföl-Leiterplatte liegt im Schlüsselmaterial Kohlenstofföl. Kohlenstofföl ist im Wesentlichen eine leitfähige Tinte und gehört zur Kategorie der Leiterplattentinte. Sein Hauptbestandteil ist Kohlenstoff, der häufig durch Siebdruck präzise auf die vorgesehene Position der Leiterplatte gedruckt wird. Nach dem Hochtemperatur-Härtungsprozess verwandelt sich das Kohlenstofföl in einen Kohlenstofffilm mit einem bestimmten Widerstandswert und wird Teil des leitfähigen Systems der Leiterplatte. Strukturell basiert eine typische Kohlenstofföl-Leiterplatte auf einem gewöhnlichen Leiterplattensubstrat, auf dem gedruckte Schaltkreise aufgebaut sind. Die Kohlenstoffölschicht ist geschickt zwischen den gedruckten Schaltkreisen angeordnet, und darunter ist eine Lötmaskenschicht vorgesehen, um das Kohlenstofföl von unnötigem Kontakt mit den Schaltkreisen zu isolieren und den normalen Betrieb des Schaltkreises sicherzustellen. Bei einigen Kohleöl-Leiterplatten sind in der Mitte auch Konverter und andere Komponenten installiert, um eine spezifische Schaltungsfunktionsumwandlung zu erreichen. Manchmal wird zwischen der Kohlenstoffölschicht und der gedruckten Schaltung eine schützende Tintenschicht hinzugefügt, um die Leistung der Leiterplatte weiter zu optimieren und Störungen durch Probleme wie das Austreten von Kohlenstofföl zu verhindern.
2, Eigenschaften und Vorteile der Kohlenstofföl-Leiterplatte
(1) Gute Leitfähigkeit
Kohlenstoff selbst weist eine gewisse Leitfähigkeit auf, und nachdem er zu Kohlenstofföl verarbeitet wurde und einen Kohlenstofffilm bildet, kann er Strom effektiv leiten. In einigen Schaltungsszenarien, die spezifische Anforderungen an die Leitfähigkeit stellen, aber keine hohe Leitfähigkeit wie reine Metallleiter erfordern, kann die Leitfähigkeit von Kohleöl-Leiterplatten genau die Anforderungen erfüllen, und die Kosten sind relativ niedriger. Beispielsweise reicht im Schaltkreis der Fernbedienungstasten der durch Kohlenstofföl gebildete leitende Pfad aus, um Tastenbetätigungen in elektrische Signale umzuwandeln und diese an den Steuerchip zu übertragen, wodurch stabile und zuverlässige Fernbedienungsfunktionen erreicht werden.
(2) Einstellbare Widerstandseigenschaften
Durch die Anpassung von Faktoren wie der Konzentration des Kohlenstoffpulvers im Kohlenstofföl, der Druckdicke und dem Aushärtungsprozess kann der Widerstandswert des Kohlenstofffilms flexibel gesteuert werden. Diese Eigenschaft verschafft Kohleöl-Leiterplatten einen großen Vorteil bei Schaltungsdesigns, die unterschiedliche Widerstandswerte erfordern. Ohne die Notwendigkeit, mehrere Widerstandselemente mit unterschiedlichen Widerstandswerten zu löten, kann die Widerstandsfunktion durch Kohlenstofföldruck erreicht werden, was den Entwurfs- und Herstellungsprozess von Leiterplatten vereinfacht und Platz auf der Leiterplatte spart.
(3) Starke Prozessanpassungsfähigkeit
Das Kohleöl-Druckverfahren ist gut mit gängigen Leiterplattenherstellungsverfahren kompatibel. Unabhängig davon, ob es sich um die Herstellung von einseitigen Leiterplatten, doppelseitigen Leiterplatten oder mehrschichtigen Leiterplatten handelt, kann das Kohleöldruckverfahren bequem eingeführt werden. Darüber hinaus kann das Drucken und Aushärten von Kohlenstofföl auf der Grundlage vorhandener Prozesse wie Lötmasken- und Zeichendruck durch eine sinnvolle Anordnung der Prozesssequenz reibungslos abgeschlossen werden, was Elektronikfertigungsunternehmen den Komfort bietet, die Kohlenstofföl-Leiterplattentechnologie schnell anzuwenden.
3, breite Anwendungsbereiche von Kohlenstofföl-Leiterplatten
(1) Im Bereich Unterhaltungselektronik

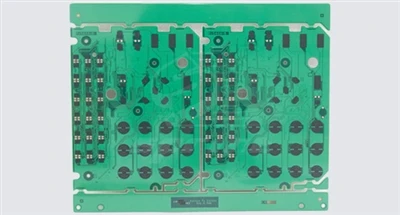

Kohlenstofföl-Leiterplatten sind in verschiedenen Produkten der Unterhaltungselektronik, die im täglichen Leben verwendet werden, allgegenwärtig. In der Anfangszeit wurden Kohleöl-Leiterplatten häufig in den Tastenteilen von TV-Fernbedienungen und Telefonen verwendet. Wenn der Benutzer eine Taste drückt, berührt der Kohlenstoffölfilm unter der Taste den Schaltkreis auf der Leiterplatte, ändert den Schaltkreiswiderstand und erzeugt entsprechende elektrische Signale, um Kanalwechsel, Wählvorgänge und andere Vorgänge zu ermöglichen. Heutzutage spielen Kohleöl-Leiterplatten aufgrund ihrer geringen Kosten und stabilen Leistung weiterhin eine Rolle in Kinderspielzeugen, einigen Computern und Aufzugsknöpfen. Beispielsweise kann die Verwendung von Kohlenstofföl-Leiterplatten für einfache Steuerkreise in Kinderspielzeug nicht nur den Grundbedarf von Spielzeug an Schaltkreisfunktionen decken, sondern auch die Produktionskosten wirksam kontrollieren und die Wettbewerbsfähigkeit des Produktmarktes verbessern.
(2) Industrieller Kontrollbereich
In industriellen Umgebungen verwenden einige Steuerkreise, die eine hohe Gerätestabilität und -zuverlässigkeit erfordern, auch Kohleöl-Leiterplatten. Auf kleinen industriellen Schalttafeln werden Kohleöl-Leiterplatten verwendet, um Funktionen wie Schaltersteuerung und Signalanzeige zu erreichen. Seine gute Leitfähigkeit und die einstellbaren Widerstandseigenschaften können den Betriebsstatus von Industrieanlagen genau steuern und sich an Änderungen der Temperatur, Luftfeuchtigkeit und anderer Faktoren in Industrieumgebungen anpassen. Darüber hinaus sind Kohleöl-Leiterplatten in einigen Industrieanlagen mit strengen Platzbeschränkungen aufgrund ihres flexiblen Designs und ihrer platzsparenden Eigenschaften eine ideale Wahl für die Optimierung des Schaltungslayouts.
(3) Bereich spezieller elektronischer Geräte
Kohleöl-Leiterplatten werden auch in einigen elektronischen Geräten in Spezialbereichen wie der Luft- und Raumfahrt eingesetzt. Obwohl in diesen Bereichen extrem hohe Leistungsanforderungen an elektronische Komponenten gestellt werden, können die einzigartigen Vorteile von Kohleöl-Leiterplatten dennoch in bestimmten spezifischen Schaltungsmodulen genutzt werden. Beispielsweise werden in einigen ferngesteuerten militärischen Sprengkörpern Kohleöl-Leiterplatten zur Steuerung der Signalübertragung und -verarbeitung verwendet. Ihre stabilen Widerstandseigenschaften und die zuverlässige Leitfähigkeit stellen sicher, dass das Gerät Anweisungen in komplexen elektromagnetischen Umgebungen und unter rauen physikalischen Bedingungen genau empfangen und ausführen kann und so eine reibungslose Erledigung von Aufgaben gewährleistet.
